| عرض المنصة: | 4.2 م | علاج: | الإطار الرئيسي والدعامات مزودة بجلفنة بالغمس الساخن |
|---|---|---|---|
| الرسم: | دهان إيبوكسي وسفع بالرمل | Max. الأعلى. Outboard Length الطول الخارجي: | 5.3 م |
| Max. الأعلى. load حمل: | 5000 كيلوغرام | اللون: | حسب الزبون |
| إبراز: | منصات تحميل البناء عرضها 4200 ملم,منصات تحميل فوق السطح القابلة للانسحاب,Retractable Superdeck Construction Loading Platforms |
||

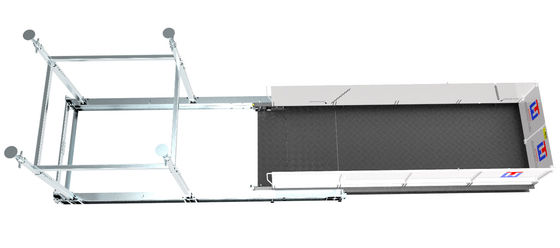

المواد القابلة للانسحاب السطح العلوي 4200mm عرض منصات تحميل البناء MLP4200
القوى على المبنى أو الهيكل
في حالة الموقع ، قد يحافظ الإطار H على مسافة E من حافة اللوحة.

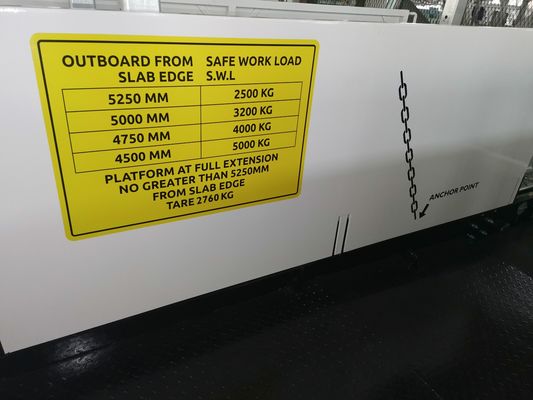

بالنسبة لثلاثة مسافات مختلفة ، يتم سردها في الجدول 2 ، وفقًا للمسافة المختلفة ، يتم أيضًا سرد أقصى الحدود المسموح بها في الجدول 2.يتم أيضا رسم SWL المقابلة SWL المسافة E مختلفة في H شعاع الإطار الثابت.
قبل تثبيت، تأكد من أن ألواح الخرسانة وسقف المبنى يجب أن يكون لها قوة كافية لحمل القوى RA، RB، RC من سطح الشحن.
النماذج
الهياكل الداعمة للطابق العلوي
1 يجب أن تكون الهياكل الداعمة لسطح الحمولة قوية بما يكفي لتحمل القوى على السقف
وأرضية الهياكل من سطح الشحن. يجب أن يكون حساب قوة الهياكل الداعمة وفقاً لمعيار التصميم المعتمد لهيكل البناء.
2 يجب أن تكون الهياكل الداعمة كافية من الناحية الهيكلية لدعم الأحمال على المنصة ، بما في ذلك في نقاط الارتكاز.يجب مراجعة الأحمال المفروضة من قبل منصة التحميل على هيكل الدعم الدائم و "موقعة" من قبل المصمم الهيكلي للمبنى.
3إذا كان الهيكل الداعم يتكون من ألواح مجوفة، يجب استخدام ألواح تحمل توصي بها مصنع اللوح أو مصممة من قبل مهندس مؤهل على النحو المناسب.
4يجب أن تكون الثقوب التي يتم حفرها في الألواح لتثبيتها في المواقع التي يوصي بها مصمم الألواح أو، إذا لم يكن ذلك ممكناً،في المواقع التي حدد فيها مهندس مؤهل بشكل مناسب أن سلامة الصفيحة الهيكلية لن تتأثر.
5لا ينبغي تركيب منصة التحميل القابلة للإنكشاف على الهياكل الداعمة المرتفعة مثل الشرفة والسقف الخ.
القوى على المبنى أو الهيكل
يطبق الوزن الميت والحمل من سطح الحمولة على السقف والسطح الخرساني من قبل الدعم
يمكن توفير القوى على السقف أو أرضية لوحات المبنى.
خصائص السطح
1نظام سحب / دفع سهل
2أقصى طول خارج السفينة: 5.3m
3سعة الحمل القصوى: 5 طن
4عرض المنصة: 3.2m
5مع دعامات قابلة للتعديل لارتفاعات الأرضيات المختلفة
6التصميم المدمج يجعل النقل والتركيب أسهل
7مع نظام قفل سهل
8كل الدبابيس مع السلاسل لمنعها من السقوط أو فقدان
التطبيق
الـالسطح العلويمصممة خصيصا للتعامل مع تحديات مواقع البناء متعددة الطوابق.بناء قمم شحن الرافعة يجعل وصول الأدوات والمواد إلى مختلف مستويات مواقع البناء متعددة الطوابق آمنة وبسيطة، مع زيادة كفاءة عمل رافعات البرج.
ارتفاع الدعم
يسمح الدعائم القياسية بارتفاع الحد الأدنى 2400mm وارتفاع الحد الأقصى 3300mm.

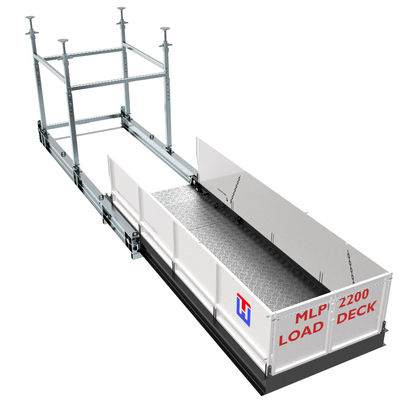

ويمكننا تصميم الدعائم الخاصة وفقًا لمتطلباتك. بالإضافة إلى ذلك ، MLP 2200-L ، MLP 2200-H ، MLP 2600 ،يمكن أيضا تثبيت MLP 4200 إلى لوح الخرسانة مع المسامير من خلال لوح إذا كان العميل يحتاج.
الوظيفة
مجموعة MLP سطح التحميل القابل للنزول هو منتج فريد لتحسين كفاءة معالجة المواد والسلامة لقطاعات البناء متعددة الطوابق والارتفاعات العالية.أنها توفر طريقة فعالة من حيث التكلفة لتسليم البضائع إلى مختلف
مستويات المبنى عندما تستخدم مع رافعة. عندما يتعين تسليم البضائع إلى مستويات أرضية معينة،
كل الطوابق المثبتة فوق هذا المستوى يمكن أن تُدخل، مما يسمح للرافعة بالعمل دون عوائق.
